智能无级无触点斩波稳压器
产品简介


ZSBW系列智能无级无触点斩波稳压器属于新一代无触点稳压器,我公司荣获发明专利。该产品是第一代机械式稳压器和第二代可控硅式稳压器的升级产品。拥有先进的微电脑控制技术, IGBT核心模块单元,光电隔离驱动,无触点免维护,连续无级调压技术,自带滤波功能和温控系统。具有高精度精密调压、电压闪变快速稳定、保护功能齐全、输入、出滤波、自动温控系统、三相分调、触摸显示及控制等功能。可实现手机APP或电脑远程控制。适用感性、容性、阻性等任意负载,如进口机床、精密机械设备、工厂车间流水线、科研实验室、广播电视设备、通信设备、轻工纺织、印刷设备等。

                       斜面.jpg        原理图190611.jpg




一、三相分调电压自动平衡

目前,很多工厂因单相设备应用较多或其他原因,造成的三相电网不平衡现象(三相电网不平衡的危害请参考“常见问题”),导致三相用电设备受损或故障。新一代智能无级无触点斩波电源ZSBW采用三相分调技术,AD同时采集A、B、C三相电压的真有效值进行平均计算,给出指令进行补偿,三相电压各自独立调整,保证三相电压都在精度范围内,可以有效提高三相电压的不平衡度,特别适合三相不平衡负载。

              图4-不平衡1.jpg   图5-不平衡1.jpg




二、高精度精密调压、稳压

  采用IGBT斩波补偿技术,24位高速AD采集,每周波采集160点,32位处理器进行数字处理运算。大规模可编程逻辑器件与单片机的完美配合,有效解决控制程序及误触发问题。精密控制输出电压,其常规输出精度可达±0.5%,特殊用途可定制±0.1%。


              图6-参数显示1.jpg    图7-控制板.jpg




三、电压骤变、闪变快速稳定

工业领域最常见的电能质量问题是电压暂降,电压暂降在国内也称为电压跌落、电压骤降、电压凹陷和晃电等等。是指电压有效值的突然下降,然后又迅速恢复正常的现象。随着工厂自动化程度的提高和各种新型敏感负荷的大量应用,暂降带来的危害和影响越来越突出。本公司发明的智能无级无触点斩波电源ZSBW,采用IGBT+SCR电子模块快速补偿,10ms内开始补偿,50ms内补偿完毕,且在线持续工作,没有时间限制。

    图8-示意图1.jpg     图9-示意图2.jpg




四、保护功能全面

具备完善的过压、欠压、缺相、相序、过载告警等保护功能,并且可以根据需要进行设定保护值(参数设定详见产品说明书)。另,升级旁路功能,可实现市电、稳压在线不间断切换。


    6-故障显示(点击).jpg    16-参数设置1(点击).jpg

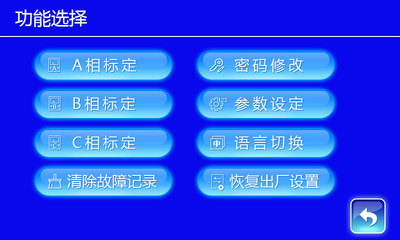

    18-参数设置2(点击).jpg    28-功能选择(点击).jpg




五、抗干扰全数字电路

采用大规模可编程逻辑器件与单片机的完美配合,有效解决控制程序及误触发问题,提高抗干扰能力。自带输入、输出滤波系统,确保设备在复杂用电环境下可靠稳定运行。

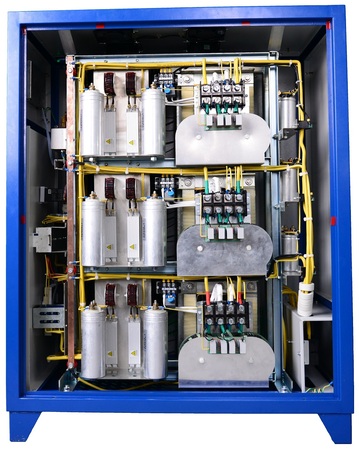

           侧面.jpg   侧面2.jpg




六、自动温控散热系统

可根据使用环境设定温控参数,保证系统以最佳的工作状态运行,且更加节能。



提示:回到顶部可以查看功能特性、技术参数等更多产品信息!
